型號：裝配式圍井
主要技術參數：
﹒單元圍板寬: 1.0m / 1.0m / 1.0m
﹒單元圍板高: 1.5m / 1.2m / 1.0m
﹒重 量: 19.5kg/17.5kg/16
﹒固定件鋼管尺寸：2m×φ21mm/1.7m×φ21mm/1.5m×φ21mm
﹒土工濾墊尺寸長寬厚: 1.0m×1.0m×0.01m
﹒土工織物尺寸長寬厚: 1.4m×1.4m×0.005m
﹒粉砂孔徑： o95=0.07-0.15 (mm)
﹒細砂孔徑: o95=0.15-0.28 (mm)
﹒中砂孔徑: o95=0.25-0.35 (mm)
材質：圍板材質為鋼 PVC 玻璃鋼
作用：搶護堤壩管涌破壞險情。
特點：施工高效、搶險強度低、裝配靈活、適應性強、便于運輸、可重復使用等。

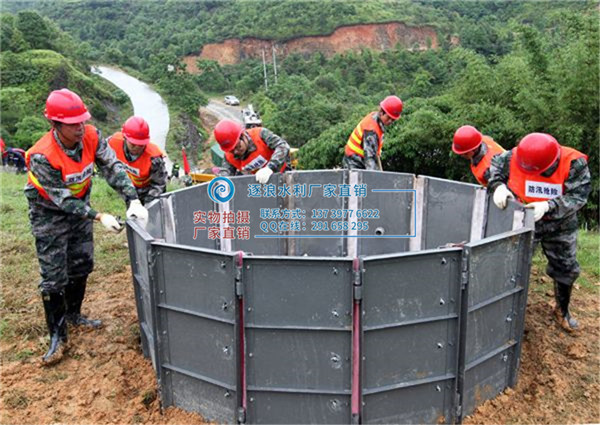

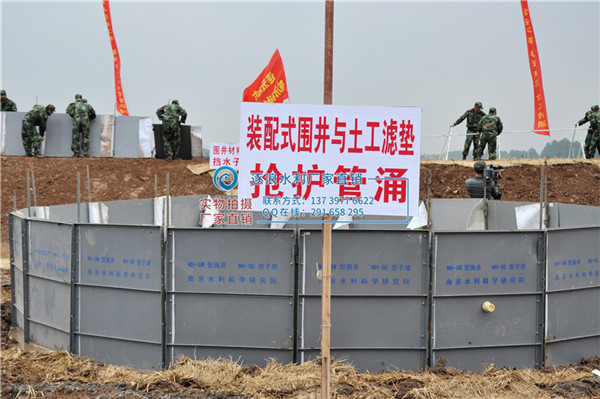

防汛利器——裝配式圍井概述
2、作用原理和特點
裝配式圍井是搶護堤防管涌的有效措施之一。其作用原理是使圍井內保持一定的水位，降低管涌孔口處的水力坡降，減少動水壓力，使管涌流動的土顆?；謴头€(wěn)定，從而達到抑制管涌破壞繼續發展。
裝配式圍井突破了傳統構筑圍井的思維模式，摒棄了傳統的圍井材料、結構和施工工藝，是一種全新、快捷、廉價、環保型防汛搶險器材。具有施工高效快捷，裝配靈活，適應性強，便于儲運，造價低廉，可重復使用，綠色環保等特點。
3、結構
裝配式圍井主要由四部分組成。
(1)單元圍板：單元圍板是裝配式圍井的主要組成部分。單元圍板主要由擋水板、密封條、連接件等三部分組成。擋水板為高強玻璃鋼板，具有抗拉和抗沖擊強度 高等優點;三個連接孔為7mm，與三個鉚螺母聯接，以便連接單元圍板;圍板成六邊形配置，每面設置一個排水孔，排水孔直徑應為25mm，排水孔距離面板上 緣150 mm-200 mm
(2)拐角面板：兩面夾角為120°，它的主要作用是連接和固定單元圍板，使得面板轉向，是封閉圍井的前提。
(3)排水系統：排水系統由帶堵頭排水管件構成，主要作用為調節圍井內的水位。
(4)止水系統：單元圍板間采用彈性橡膠塹，用于防止單元圍板間漏水。
(5)過濾系統：控制管涌流動的土顆粒，使之恢復穩定。
4、主要指標
(1)單塊圍板尺寸：寬360 mm，高1000 mm
(2)圍井直徑：800mm
(3)圍井內水深：根據管涌險情的實際情況和搶險要求，由圍井中的排水系統調節其水深
防汛子堤
防洪子堤，當水位上升、有可能漫溢堤壩時，可在堤頂上迅速搭接成防洪子堤。子堤由多個單元裝配而成;每個單元包括折疊擋水面板和可折疊的支撐腳架兩部分。每組單元裝配完成之后，再通過助板和緊固件裝配相互連接而成一個完成的子堤。面板底部配有定位固定樁，可將子堤固定在提頂之上。
1、裝配式板壩防洪子堤介紹
裝配式板壩防洪子堤，當水位上升、有可能漫溢堤壩時，可在堤頂上迅速搭接成防洪子堤。子堤由多個單元裝配而成;每個單元包括折疊擋水面板和可折疊的支撐角架兩部分。每組單元裝配完成之后，再通過肋板和緊固件裝配相互連接而成為一個完整的子堤。面板底部配有定位固定樁，可將子堤固定在堤頂之上。
2、裝配式板壩防洪子堤用途
主要用于沙壤土、壤土、粘土及混凝土、柏油等軟質堤防作應急防漫堤防險。搶護堤防和大壩的漫溢浪坎險情，防止由于堤防防洪標準低或遭到超標準特大洪水，江河水位猛漲并超過堤頂高程而造成漫溢成災;防止在汛期高水位，由于遭受強風大浪河水翻越堤頂而造成局部堤段浪坎險情。
3、裝配式板壩防洪子堤主要特點
裝配式板壩防洪子堤突破傳統思維模式，摒棄傳統筑堤材料、工藝，是一種全新、快捷、廉價、環保型防災減災器材。具有依水治水、高效快捷;組壩靈活、適應性強;便于儲運、造價低廉;回收復用、綠色環保等特點。
4、裝配式板壩防洪子堤主要指標
產品每套=10m
子堤單元寬：1m
適用堤質：沙壤土、壤土、粘土
子堤高：1.3m
擋水深度：0.65-0.8m
原堤頂寬：4.0m以上
安全系數k:2.0-3.35
設計風速:6.0m/s
設計河面寬/風浪高:4km/0.3m
產品毛重：286kg
產品凈重：235kg
構筑速度:60分鐘100人/km
5、裝配式板壩防洪子堤結構原理
1、結構組成及作用
裝配式板壩防洪子堤主要由六部分組成：
(1)角架：由鋁合金型材軸接而成，做為壩體的支撐框架。
(2)橫梁：由鋁合金方形材與專用接頭聯接而成，做為壩體的連接支撐桿件。
(3)擋水面板：采用波紋玻璃鋼材料通過專用固定裝置與橫梁連接成一體。其作用：一是作為連接件將相鄰角架連接起來,組成壩體承力載體;二是作為剛性連接板。
(4)橡膠彈性體：由具有彈性功能的優質橡膠制成，用于相鄰支撐板間密閉止水。
(5)定位固定樁。由圓鋼壓型而成
